Станок универсально-фрезерный ОРША-Ф32Ш
Стоимость: Уточняйте

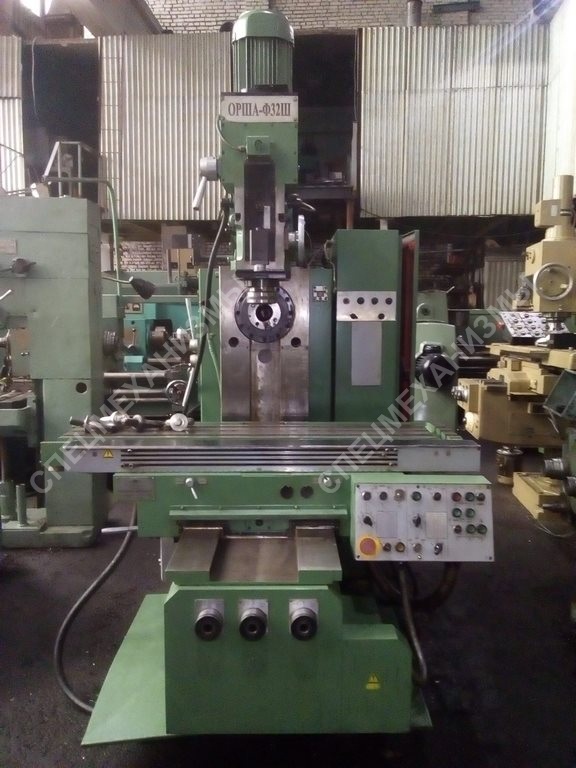

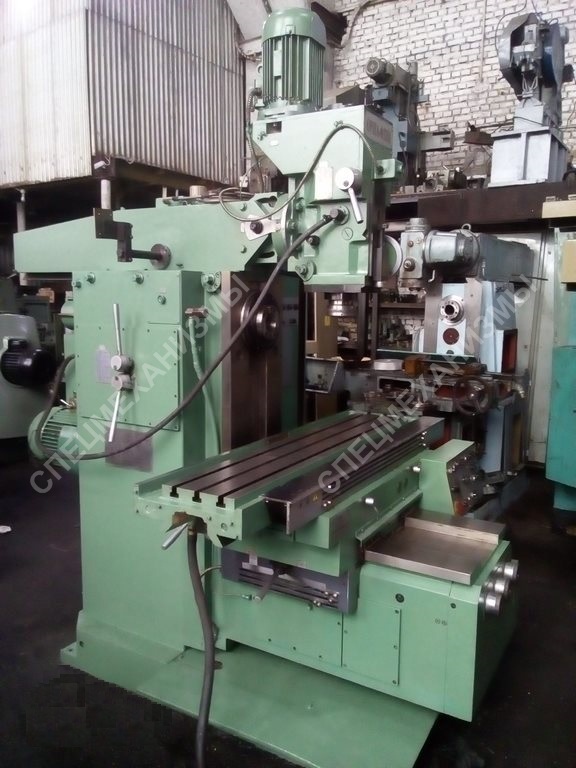

Станок консольно-фрезерный широкоуниверсальный ОРША-Ф32Ш предназначен для фрезерования плоских и фасонных поверхностей разнообразными видами фрез.

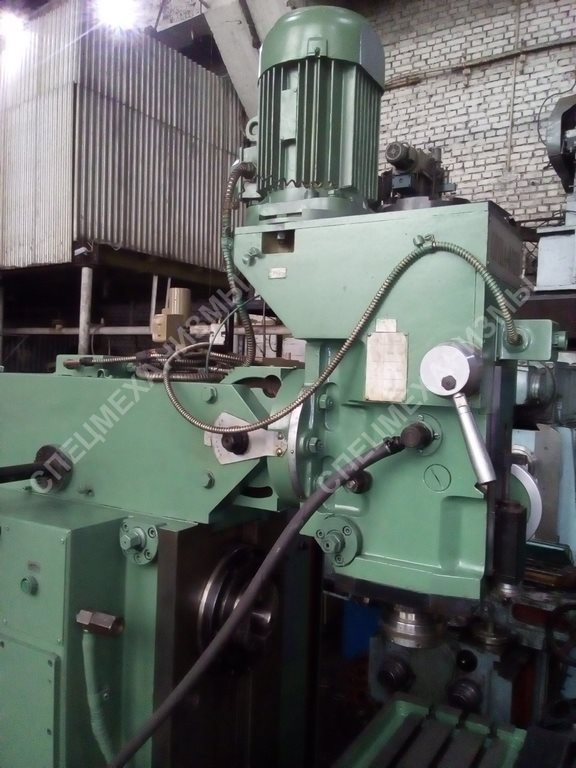

Станок имеет мощный горизонтальный фрезерный шпиндель с конусом ISO-50, кроме того используется поворотная в двух плоскостях вертикальная

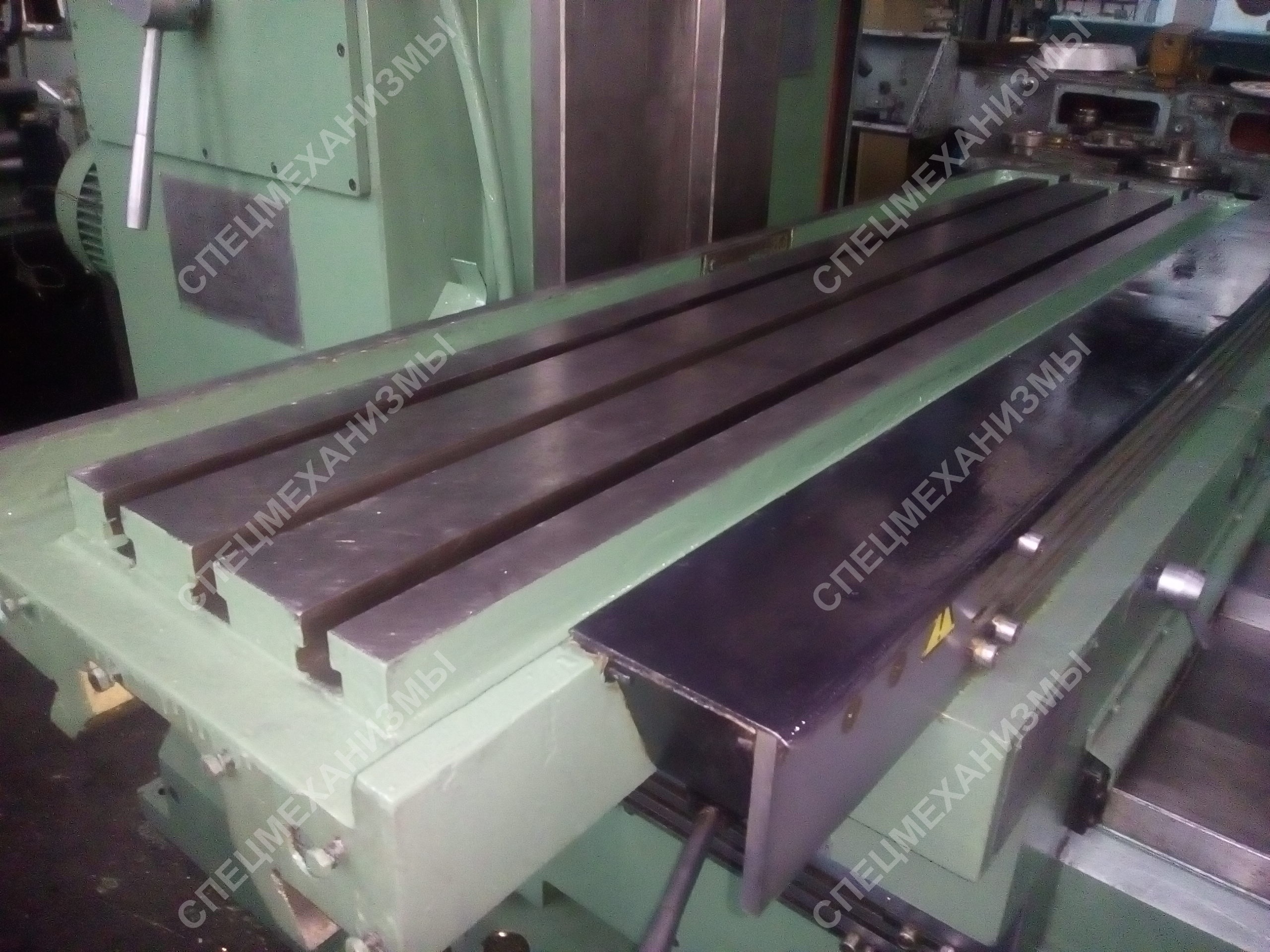

фрезерная головка со шпинделем ISO-40. Головка установлена на ползуне и имеет автономный привод. Стол с рабочей поверхностью 320х1400 мм имеет
3 (три) Т-образных паза, для крепления на нем оснастки, приспособлений или непосредственно деталей.
Особенностью конструкции данного фрезерного станка является частотное переключение скоростей главного привода в пределах 25…2000 об/мин для
горизонтального шпинделя, 71…2240 об/мин для вертикального шпинделя и приводов подач что существенно ускоряет и упрощает работу оператора.
На станке ОРША-Ф32Ш можно производить операции как в ручном так и в полуавтоматическом режиме (циклы с возможностью обработки по трем осям).
Высоконадежный гидрофицированный механизм зажима инструмента делает замену инструмента более удобной. Наличие на станке местного освещения,
системы подачи СОЖ в зону резания удобного поворотного пульта управления делает удобным работу оператора.

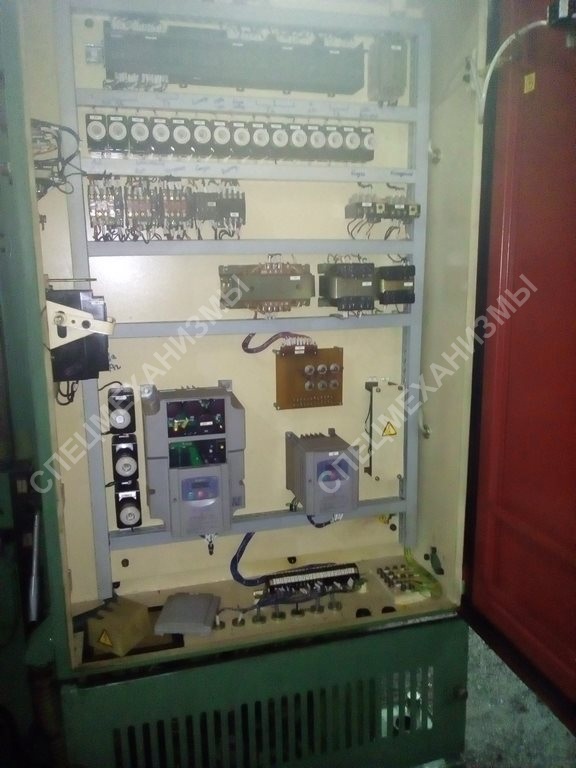

В наличии новый станок в исплнении 30 (без УЦИ), скомплектован электрооборудованием фирмы HITACHI, имеется возможность установить на данный
станок цифровую индикацию.
| Технические характеристики | |
|---|---|
| Размеры рабочей поверхности стола, мм | |
| - длина | 1400 |
| - ширина | 320 |
| Точностные параметры, максимально достигаемые на образце-изделии: | |
| - размер образца-изделия, мм | 400х200х180 |
| - плоскостность, мкм | 20 |
| - параллельность, мкм | 20 |
| - перпендикулярность, мкм | 12 |
| Наибольшее перемещение стола (ручное), мм | |
| - продольное (координата X) | 840 |
| - поперечное (координата Y) | 320 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности стола, мм | |
| - наибольшее | 450 |
| - наименьшее | 40 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности стола, мм | |
| - наибольшее | 540 |
| - наименьшее | 120 |
| Ход пиноли вертикального шпинделя, мм | 70 |
| Наибольшая масса устанавливаемой заготовки (включая приспособление), кг | 300 |
| Наружный диаметр концов шпинделей, мм | |
| - горизонтального | 128,57 |
| - вертикального | 88,882 |
| Пределы частот вращения шпинделей, мин -1 | |
| - горизонтального | 25...2000 |
| - вертикального | 71...2240 |
| Пределы рабочих подач стола, мм/мин | |
| - продольных и поперечных (координаты X и Z) | 25...1250 |
| - вертикальных (координата Y) | 6,6...330 |
| Скорость ускоренных перемещений стола, мм/мин | |
| - по координатам X и Y | 3000 |
| - по координате Z | 800 |
| Мощность приводов фрезерных шпинделей, кВт | |
| - горизонтального | 7,5 |
| - вертикального | 4,0 |
| Наибольший крутящийся момент на фрезерных шпинделях, Нм | |
| - горизонтального | 1000 |
| - вертикального | 210 |
| Мощность привода подач, кВт | 2,2 |
| Масса станка, кг | 3142 |
| Габаритные размеры станка, мм | |
| - длина | 2454 |
| - ширина | 1890 |
| - высота | 2425 |
